UFLS-501-※※※-※※
・超小型・集光光学系の選択可能
・高性能な集光光学系を設計【特許取得済】
・AC入力タイプも製作可能(UFLS-75AC)
詳しくは営業までご連絡ください。
製品情報
メタハラ光源相当ハイパワーLED光源シリーズ
ハイパワー R・G・B・UV LED光源
高性能な集光光学系を設計［特許取得済］
結像系を用いたLED光源では、（b）の様にライトガイド入射端面にLED像が結像し、収差により照度分布が不均一なのに対して、弊社の非結像光学系（a）ではライトガイドと同じ形状の円形つ均一な照度分布となります。
高照度
独自の光学系でLEDから出射される光をライトガイド端面に集光することにより、照度を上げ、均一にすることができました。これによりメタルハライドランプの置換えが可能となりました。
※弊社比較において
※φ12ストレート WD＝100
※上記照度は実測値です。 保証値ではありません。
フィードバック機能（受注生産）
独自の技術により、光出力が温室、時間によらず一定になります。
•照度管理、装置イニシャライズの低減
•製造ラインの安定運用
外部制御は、標準で3種類用意
•シリアル通信：RS-232C 240階調
•デジタル：8bitデジタル 240階調
•アナログ：0～5V 960階調
（モード設定スイッチにより設定可能）
点灯モード反転
照明の点灯、消灯モードを切り替え可能。
•検査時に点灯、不要時に消灯 省エネ設計に対応。
•装置調整時は、点灯させたままにしたい
モード設定スイッチにより点灯モードを簡単に反転できます。
投光用レンズ

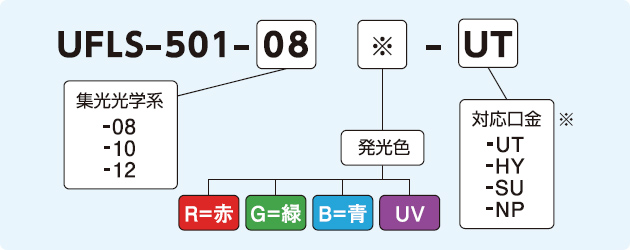

型式説明
| 型式名 | UFLS-501-※※※-※※ |
|---|---|
| LED発光色 | 赤色/緑色/青色/紫外線 |
| 出力光束 | 700lm/1400lm/500lm/5W |
| 相関色温度 | 620nm/520nm/460nm/405nm |
| LED寿命 | ※30000h(UVは10000h) |
| 発光方式 | 定電流発光 |
| 調光方式 | 電流可変制御 |
| 調光 | 手動：調光つまみによるデジタル設定 00：消灯、10～ff 240段階 |
| 外部シリアル：RS232C通信により設定 00：消灯、10～ff 240段階 外部デジタル：8ビットパラレル信号により設定 00：消灯、10～ff 240段階 外部アナログ：0～5V（有効範囲：0.32～5V）内部10ビット制御により約960段階 0.15V以下：消灯 |
|
| ON/OFF制御 | フォトカプラ絶縁、CRD内蔵 |
| エラー検出 | ファン停止、LED過熱、LED破損を検出し、アラームランプを点灯、LEDを消灯する |
| 入力保護 | ヒューズによる |
| 結束径 | φ8～φ12 |
| 入力電圧 | 定格：DC24V 範囲：DC21.6-26.4V |
| 消費電力 | 72W |
| インターフェース | D-SUB25PIN（メス） |
| 使用環境 | 温度：0～40℃ 湿度：20～85％RH（結露なきこと） |
| 保存環境 | 温度：-20～60℃ 湿度：20～85％RH（結露なきこと） |
| 冷却方法 | 強制空冷（吸気口：正面、排気口：背面） |
| 外形寸法 | 102×122×92mm（突起部含まず） |
| 個体材質 | SECC、アクリル塗装 |
| 重量 | 約1.2kg |
| 外部規格 | ROHS対応 |
※：使用環境温度により異なります。保証値ではありません。
注）合わせて使用するライトガイドは耐熱仕様をお使い下さい。
LEDの分光特性
外部制御コネクタ ピンアサイン
| 名称 | コネクタ型式 | ピン＃ | 信号名 | I/O | Hi | Lo |
|---|---|---|---|---|---|---|
| 外部制御コネクタ | D-sub 25ピン | 1 | Commorn（＋） | I | ||
| 2 | T×D | O | ||||
| 3 | R×D | I | ||||
| 4 | ||||||
| 5 | ||||||
| 6 | ||||||
| 7 | GND | I/O | ||||
| 8 | ||||||
| 9 | Bit 0（LSB） | I | Inact | Act | ||
| 10 | Bit 1 | I | Inact | Act | ||
| 11 | Bit 2 | I | Inact | Act | ||
| 12 | Bit 3 | I | Inact | Act | ||
| 13 | Bit 4 | I | Inact | Act | ||
| 14 | Bit 5 | I | Inact | Act | ||
| 15 | Bit 6 | I | Inact | Act | ||
| 16 | Bit 7（MSB） | I | Inact | Act | ||
| 17 | On/Off＋ | I | ※2 | ※2 | ||
| 18 | On/Off- | I | ※2 | ※2 | ||
| 19 | Analog＋ | I | ||||
| 20 | ||||||
| 21 | Analog- | I | ||||
| 22 | ||||||
| 23 | Alarm | O | 異常 | 正常 | ||
| 24 | LED On | O | 点灯 | 消灯 | ||
| 25 | Rele Alarm | I | Inact | Act |
※1.Act：アクティブ Inact：インアクティブ
※2.負論理：On／Off＋：HかつOn／Off−：Lのときのみ点灯、正論理：On／Off＋：LまたはOn／Off−：Hで点灯
※3.アラームを解除する場合はIms以上Lonにしてください。またシリアル通信で調光する場合は調光量を再度設定してください。
接続例
標準対応口金
※上記以外の口金形状の場合は、別途営業までご相談ください。
受注生産対応

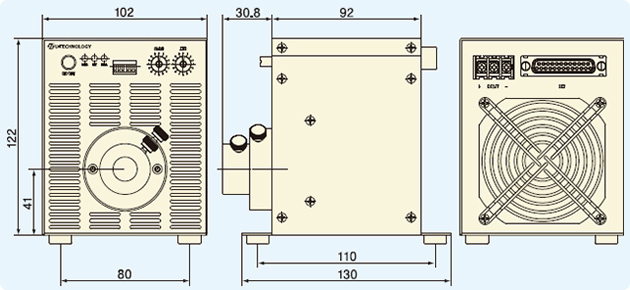

外観図面
オプション品
| シリーズ名 | 型式名 |
|---|---|
| ACアダプタ | UFLS-24V120W |
| 外部制御ケーブル | UFLS-EXC-25 |
| 集光光学系 | FL-75-10 |
| FL-75-12 | |
| 口金 | AD-75-HY |
| AD-75-SU | |
| AD-75-NP |
