画像処理用LED照明

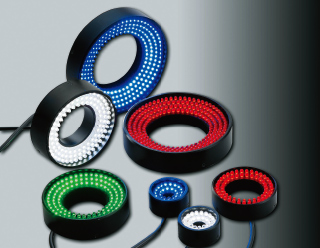

ダイレクトリング照明

UDRシリーズ

・様々な用途の検査に向いている照明です。
・直接的な照射により高輝度が得られます。
・360°方向からの照射により、設置・調整を安易に出来る照明です。
・拡散板、偏光板の使用により光質を変更する事ができます。

ダウンロード

型式名 発光色 リング内径(mm) リング外形(mm) 消費電力 PDF DXF STP
UDR-10R32 赤● φ10 φ32 24V/1.4W PDF DXF STP
UDR-10W32 白○ φ10 φ32 24V/2.4W
UDR-10B32-2 青● φ10 φ32 24V/2.4W
UDR-15R38※ 赤● φ15 φ38 24V/2.3W PDF DXF STP
UDR-15W38※ 白○ φ15 φ38 24V/5.8W
UDR-15B38※ 青● φ15 φ38 24V/5.8W
UDR-16R28※ 赤● φ16 φ28 24V/1.4W PDF DXF STP
UDR-16W28※ 白○ φ16 φ28 24V/1.2W
UDR-16B28※ 青● φ16 φ28 24V/1.2W
UDR-16R48 赤● φ16 φ48 24V/2.9W PDF DXF STP
UDR-16W48 白○ φ16 φ48 24V/4.9W
UDR-16B48-2 青● φ16 φ48 24V/4.9W
UDR-28R50 赤● φ28 φ50 24V/2.4W PDF DXF STP
UDR-28W50 白○ φ28 φ50 24V/4.1W
UDR-28B50-2 青● φ28 φ50 24V/4.1W
UDR-30R66 赤● φ30 φ66 24V/4.8W PDF DXF STP
UDR-30W66 白○ φ30 φ66 24V/8.2W
UDR-30B66-2 青● φ30 φ66 24V/8.2W
UDR-35R70-F 赤● φ35 φ70 24V/4.3W PDF DXF STP
UDR-35W70-F 白○ φ35 φ70 24V/7.3W
UDR-35B70-F-2 青● φ35 φ70 24V/7.3W
UDR-50R90 赤● φ50 φ90 24V/8.6W PDF DXF STP
UDR-50W90 白○ φ50 φ90 24V/14.7W
UDR-50B90-2 青● φ50 φ90 24V/14.7W
UDR-60R120※ 赤● φ60 φ120 24V/17.3W PDF DXF STP
UDR-60W120※ 白○ φ60 φ120 24V/29.4W
UDR-60B120※ 青● φ60 φ120 24V/29.4W
UDR-95R140※ 赤● φ95 φ140 24V/14.4W PDF DXF STP
UDR-95W140※ 白○ φ95 φ140 24V/12.2W
UDR-95B140※ 青● φ95 φ140 24V/12.2W

※印は受注生産品です。 緑色は受注生産にて対応をさせて頂きます。
赤色は、より明るい4元素LEDでの制作も可能です。この場合、型式末尾に「2」が付きます。

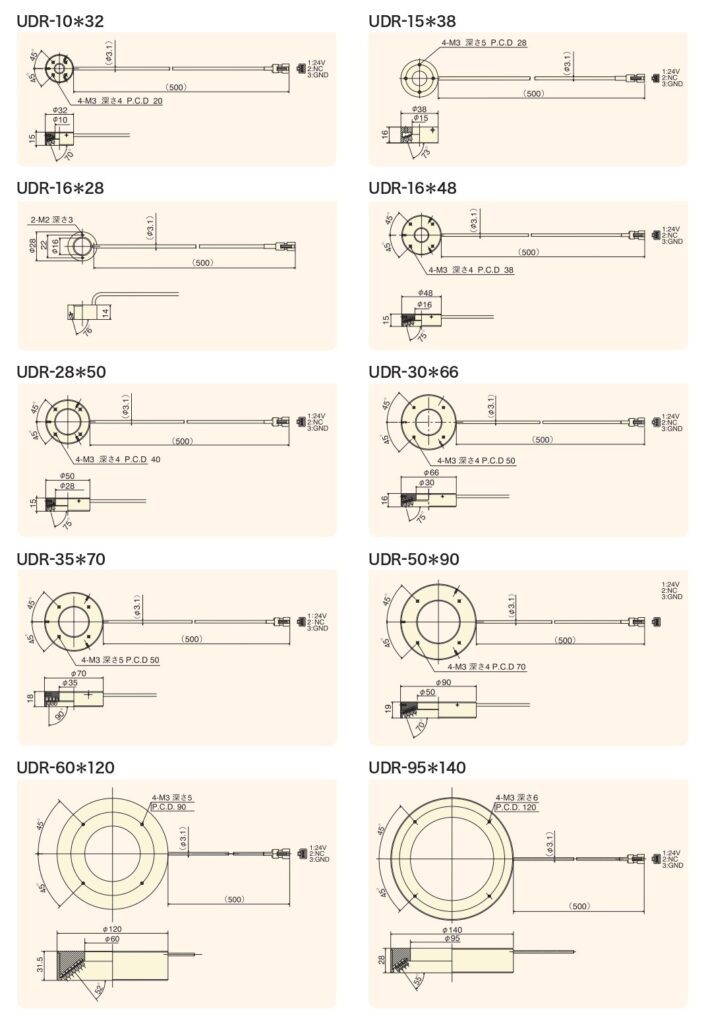

照射イメージ図

照射イメージ図
