画像処理用LED照明

ローアングルリング照明

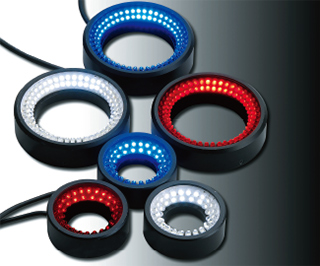

ULRシリーズ

・表面の小さな凹凸の検査に向いている照明です。
・エッジの欠け等を強調するのに向いている照明です。
・360°方向からの照射により、設置・調整を安易に出来る照明です。
・拡散板の使用により光質を変更する事ができます。

ダウンロード

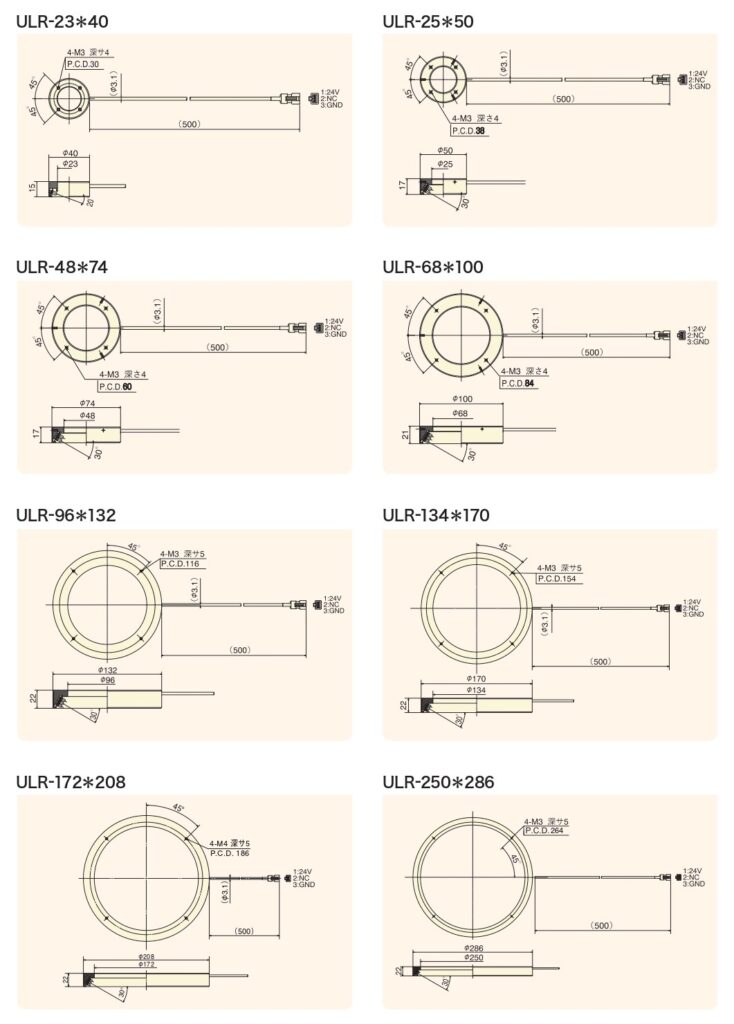

型式名 発光色 リング内径(mm) リング外形(mm) 消費電力 PDF DXF STP
ULR-23R40 赤● φ23 φ40 24V/1.0W PDF DXF STP
ULR-23W40 白○ φ23 φ40 24V/1.6W
ULR-23B40-2 青● φ23 φ40 24V/1.6W
ULR-25R50 赤● φ25 φ50 24V/1.9W PDF DXF STP
ULR-25W50 白○ φ25 φ50 24V/3.3W
ULR-25B50-2 青● φ25 φ50 24V/3.3W
ULR-48R74 赤● φ48 φ74 24V/3.4W PDF DXF STP
ULR-48W74 白○ φ48 φ74 24V/5.7W
ULR-48B74-2 青● φ48 φ74 24V/5.7W
ULR-68R100 赤● φ68 φ100 24V/7.2W PDF DXF STP
ULR-68W100 白○ φ68 φ100 24V/12.2W
ULR-68B100-2 青● φ68 φ100 24V/12.2W
ULR-96R132※ 赤● φ96 φ132 24V/10.1W PDF DXF STP
ULR-96W132※ 白○ φ96 φ132 24V/17.1W
ULR-96B132※ 青● φ96 φ132 24V/17.1W
ULR-134R170※ 赤● φ134 φ170 24V/13.4W PDF DXF STP
ULR-134W170※ 白○ φ134 φ170 24V/22.8W
ULR-134B170※ 青● φ134 φ170 24V/22.8W
ULR-172R208※ 赤● φ172 φ208 24V/17.3W PDF DXF STP
ULR-172W208※ 白○ φ172 φ208 24V/29.4W
ULR-172B208※ 青● φ172 φ208 24V/29.4W
ULR-250R286※ 赤● φ250 φ286 24V/21.6W PDF DXF STP
ULR-250W286※ 白○ φ250 φ286 24V/36.7W
ULR-250B286※ 青● φ250 φ286 24V/36.7W

※印は受注生産品です。 緑色は受注生産にて対応をさせて頂きます。
赤色は、より明るい4元素LEDでの制作も可能です。この場合、型式末尾に「2」が付きます。

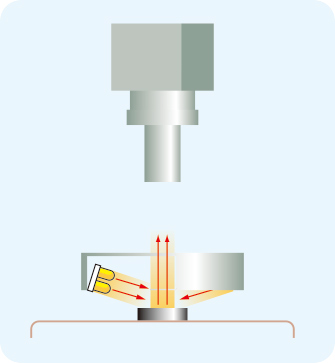

照射イメージ図

照射イメージ図
