画像処理用LED照明

無影角型照明

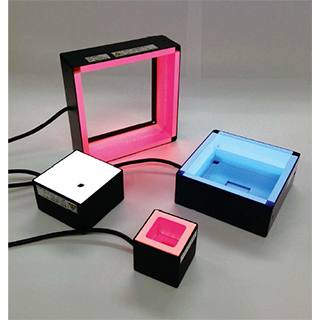

USQNシリーズ

・導光板を通し拡散した柔らかい光で、
影を作らず均一な照明を得ることができます。
・光沢のある対象物・金属等の刻印、
傷などの検査にご利用いただけます。
・対称ワークの形状に応じて、丸型・角型を選定できます。

ダウンロード

型式名 発光色 発光面寸法(mm) 消費電力 PDF DXF STP
USQN-32R32 赤■ 32X32 24V/1.0W PDF DXF STP
USQN-32W32 白□ 32X32 24V/1.0W
USQN-32B32-2 青■ 32X32 24V/1.0W
USQN-48R48 赤■ 48X48 24V/1.4W PDF DXF STP
USQN-48W48 白□ 48X48 24V/2.4W
USQN-48B48-2 青■ 48X48 24V/2.4W
USQN-75R75※ 赤■ 75X75 24V/2.4W PDF DXF STP
USQN-75W75※ 白□ 75X75 24V/4.1W
USQN-75B75※ 青■ 75X75 24V/4.1W
USQN-96R96※ 赤■ 96×96 24V/3.8W PDF DXF STP
USQN-96W96※ 白□ 96×96 24V/6.5W
USQN-96B96※ 青■ 96×96 24V/6.5W

※印は受注生産品です。緑色は受注生産にて対応をさせて頂きます。
赤色は、より明るい4元素LEDでの制作も可能です。この場合、型式末尾に「2」が付きます。
