画像処理用LED照明

バー照明

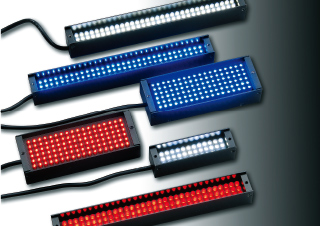

UBシリーズ

・ワーク形状に合わせて照射角度を任意に設定出来ます。
・直射光により高輝度が得られます。
・拡散板、偏光板の使用により光質を変更する事ができます。

ダウンロード

　

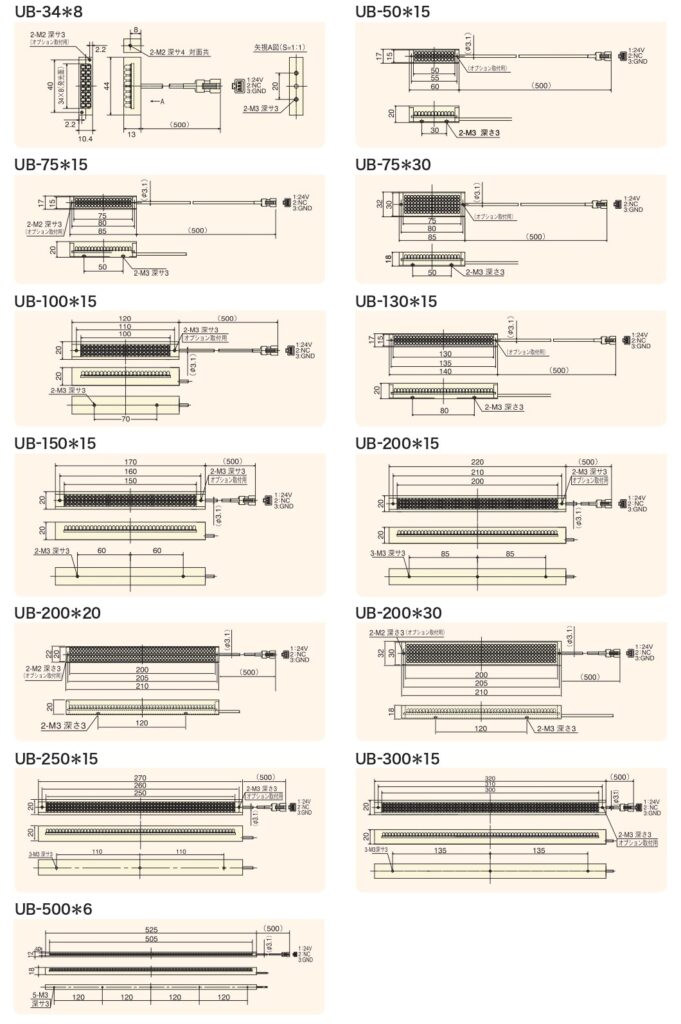

型式名 発光色 発光部寸法(mm) 消費電力 PDF DXF STP
UB-34R8※ 赤■ 34×8 24V/1.0W PDF DXF STP
UB-34W8※ 白□ 34×8 24V/1.6W
UB-34B8※ 青■ 34×8 24V/1.6W
UB-50R15 赤■ 50X15 24V/1.4W PDF DXF STP
UB-50W15 白□ 50X15 24V/2.4W
UB-50B15-2 青■ 50X15 24V/2.4W
UB-75R15※ 赤■ 75X15 24V/2.4W PDF DXF STP
UB-75W15※ 白□ 75X15 24V/3.7W
UB-75B15※ 青■ 75X15 24V/3.7W
UB-75R30 赤■ 75X30 24V/4.3W PDF DXF STP
UB-75W30 白□ 75X30 24V/7.3W
UB-75B30-2 青■ 75X30 24V/7.3W
UB-100R15※ 赤■ 100X15 24V/2.9W PDF DXF STP
UB-100W15※ 白□ 100X15 24V/4.9W
UB-100B15※ 青■ 100X15 24V/4.9W
UB-130R15 赤■ 130X15 24V/3.8W PDF DXF STP
UB-130W15 白□ 130X15 24V/6.5W
UB-130B15-2 青■ 130X15 24V/6.5W
UB-150R15※ 赤■ 150×15 24V/4.3W PDF DXF STP
UB-150W15※ 白□ 150×15 24V/7.3W
UB-150B15※ 青■ 150×15 24V/7.3W
UB-200R15※ 赤■ 200×15 24V/5.8W PDF DXF STP
UB-200W15※ 白□ 200×15 24V/9.8W
UB-200B15※ 青■ 200×15 24V/9.8W
UB-200R20※ 赤■ 200×20 24V/7.7W PDF DXF STP
UB-200W20※ 白□ 200×20 24V/13.1W
UB-200B20※ 青■ 200×20 24V/13.1W
UB-200R30※ 赤■ 200×30 24V/11.5W PDF DXF STP
UB-200W30※ 白□ 200×30 24V/19.6W
UB-200B30※ 青■ 200×30 24V/19.6W
UB-250R15※ 赤■ 250×15 24V/7.2W PDF DXF STP
UB-250W15※ 白□ 250×15 24V/12.2W
UB-250B15※ 青■ 250×15 24V/12.2W
UB-300R15※ 赤■ 300×15 24V/8.6W PDF DXF STP
UB-300W15※ 白□ 300×15 24V/14.7W
UB-300B15※ 青■ 300×15 24V/14.7W
UB-500R6※ 赤■ 500×6 24V/10.1W PDF DXF STP
UB-500W6※ 白□ 500×6 24V/10.1W
UB-500B6※ 青■ 500×6 24V/10.1W

※印は受注生産品です。緑色は受注生産にて対応をさせて頂きます。
赤色は、より明るい4元素LEDでの制作も可能です。この場合、型式末尾に「2」が付きます。

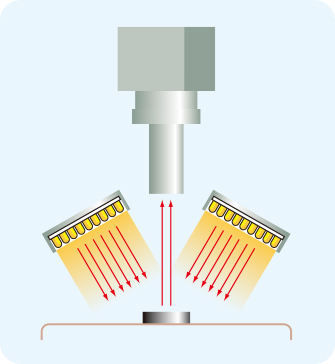

照射イメージ図

照射イメージ図
