画像処理用LED照明

疑似同軸照明

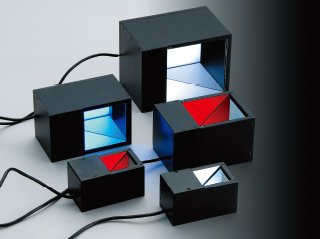

USCOシリーズ

・正反射の画像が得られるため、鏡面、反射率の高いワークに使用できます。
・平面の均一照射に向いた照明です。
・ライトコントロールフィルムの使用により、光質を変更することが出来ます。

ダウンロード

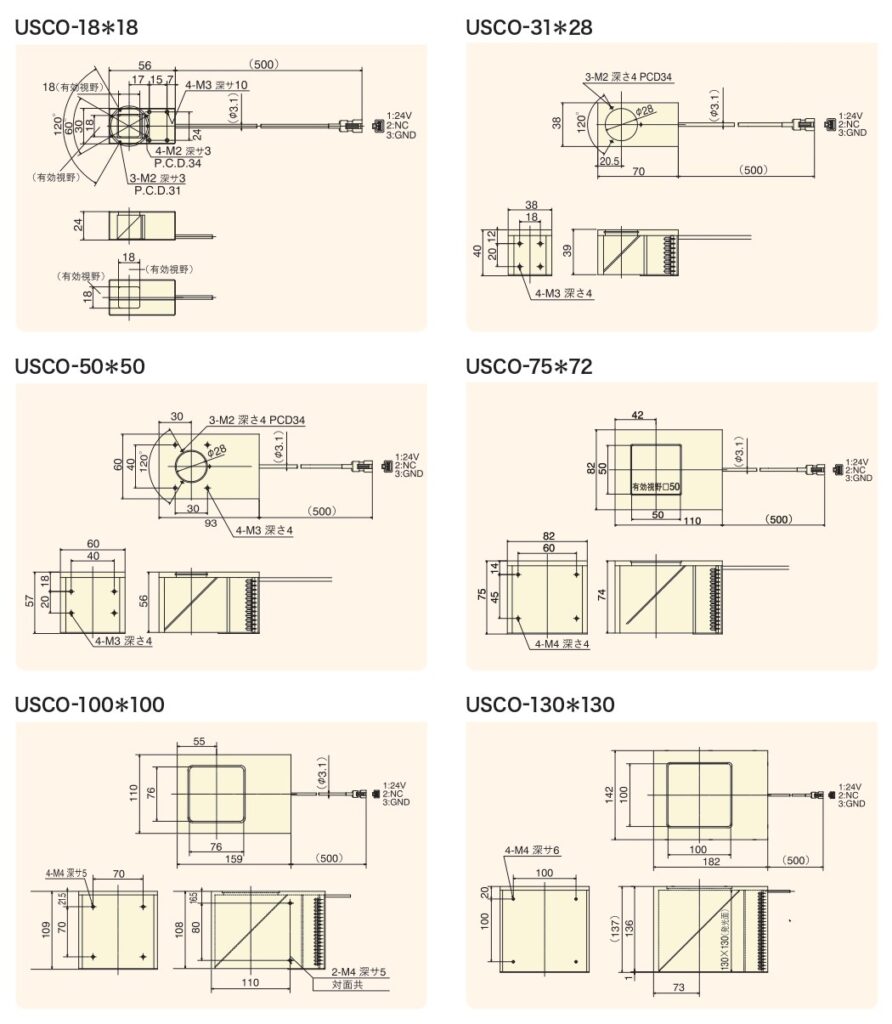

型式名 発光色 開口部寸法(mm) 消費電力 PDF DXF STP
USCO-18R18 赤■ 18×18 24V/1.0W PDF DXF STP
USCO-18W18 白□ 18×18 24V/1.6W
USCO-18B18-2 青■ 18×18 24V/1.6W
USCO-31R28 赤■ 31X28 24V/1.9W PDF DXF STP
USCO-31W28 白□ 31X28 24V/3.3W
USCO-31B28-2 青■ 31X28 24V/3.3W
USCO-50R50 赤■ 50X50 24V/4.3W PDF DXF STP
USCO-50W50 白□ 50X50 24V/7.3W
USCO-50B50-2 青■ 50X50 24V/7.3W
USCO-75R72 赤■ 75X72 24V/7.7W PDF DXF STP
USCO-75W72 白□ 75X72 24V/13.1W
USCO-75B72-2 青■ 75X72 24V/13.1W
USCO-100R100※ 赤■ 100X100 24V/13.0W PDF DXF STP
USCO-100W100※ 白□ 100X100 24V/22.0W
USCO-100B100※ 青■ 100X100 24V/22.0W
USCO-130R130※ 赤■ 130×130 24V/24.0W PDF DXF STP
USCO-130W130※ 白□ 130×130 24V/40.8W
USCO-130B130※ 青■ 130×130 24V/40.8W

※印は受注生産品です。緑色は受注生産にて対応をさせて頂きます。
赤色は、より明るい4元素LEDでの制作も可能です。この場合、型式末尾に「2」が付きます。

照射イメージ図

照射イメージ図

ガラスを通して撮像するため、レンズWDが多少変動することがあります。
