製品情報

画像処理用LED照明

エッジ式透過照明

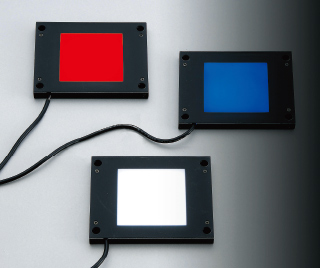

UEBシリーズ

・透過検査に向いている照明です。
・導光板を使用しているので、ムラのない均一な面発光が得られます。
・直下式に比べ光量は劣りますが省スペースでご使用いただけます。

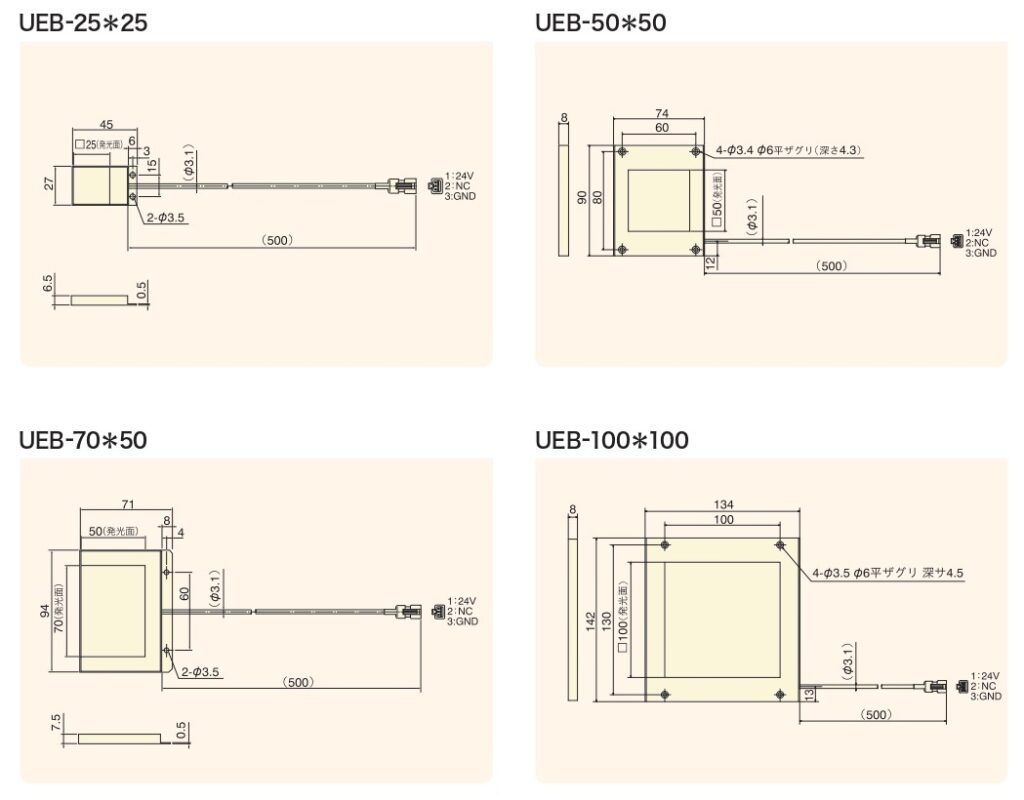

ダウンロード

型式名 発光色 発光面寸法(mm) 消費電力 PDF DXF STP
UEB-25R25 赤■ 25X25 24V/0.5W PDF DXF STP
UEB-25W25 白□ 25X25 24V/0.4W
UEB-25B25-2 青■ 25X25 24V/0.4W
UEB-50R50 赤■ 50X50 24V/1.9W PDF DXF STP
UEB-50W50 白□ 50X50 24V/3.3W
UEB-50B50-2 青■ 50X50 24V/3.3W
UEB-70R50 赤■ 70X50 24V/1.9W PDF DXF STP
UEB-70W50 白□ 70X50 24V/3.3W
UEB-70B50-2 青■ 70X50 24V/3.3W
UEB-100R100※ 赤■ 100×100 24V/3.8W PDF DXF STP
UEB-100W100※ 白□ 100×100 24V/6.5W
UEB-100B100※ 青■ 100×100 24V/6.5W

※印は受注生産品です。緑色は受注生産にて対応をさせて頂きます。
赤色は、より明るい4元素LEDでの制作も可能です。この場合、型式末尾に「2」が付きます。

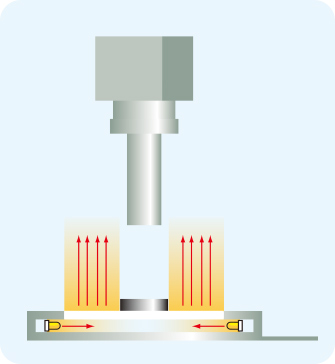

照射イメージ図

照射イメージ図
