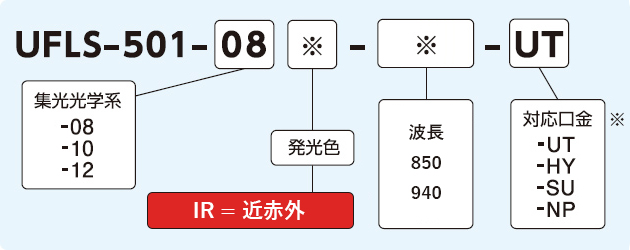

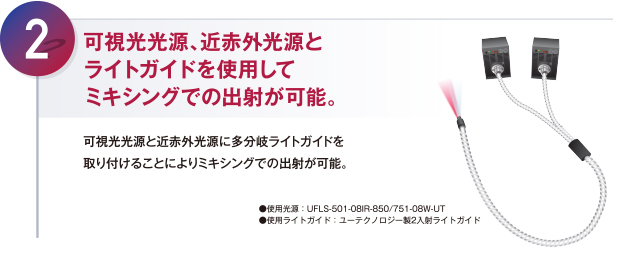

UFLS-501-※※※-※※ NIR帯域 850nm,940nm
・超小型・集光光学系の選択可能
・高性能な集光光学系を設計【特許取得済】
・850,940nmの2波長を用意
SWIR光源シリーズ(1060~1550nm)はこちら
LED照明シリーズ(リング照明、バックライト等)はこちら
製品情報
ハイパワー近赤外LED光源シリーズ
超高出力 近赤外LED光源850,940nm
・集光光学系の選択可能
・高性能な集光光学系を設計【特許取得済】
・850,940nmの2波長を用意
SWIR光源シリーズ(1060~1550nm)はこちら
LED照明シリーズ(リング照明、バックライト等)はこちら
高性能な集光光学系を設計［特許取得済］
結像系を用いたLED光源では、（b）の様にライトガイド入射端面にLED像が結像し、収差により照度分布が不均一なのに対して、弊社の非結像光学系（a）ではライトガイドと同じ形状の円形つ均一な照度分布となります。
仕様
| 型式 | UFLS-501-08IR-850-UT | UFLS-501-08IR-940-UT |
|---|---|---|
| LED発光色 | 赤外線（IR-850/IR-940） | |
| 出力光束 | 12W（850/940）※1 | |
| ピーク波長 | 850nm※1 | 940nm※1 |
| LED寿命 | 30000h | |
| 発光方式 | 定電流発光 | |
| 調光方式 | 電流可変制御 | |
| 手動 ： 調光つまみによるデジタル設定 00 ： 消灯、10〜FF240段階 |
||
| 調光 | 外部シリアル ： RS232C通信により設定 00 ： 消灯、10〜FF240段階 外部デジタル ： 8ビットパラレル信号により設定 00 ： 消灯、10〜FF240段階 外部アナログ ： 0〜5V（有効範囲 ： 0.32〜5V） 内部10ビット制御により約960段階 0.15V 以下 ： 消灯 |
|
| ON/OFF制御 | フォトカプラ絶縁、CRD内蔵 応答 ： 高速ON/OFF1msec 以下 （最大調光時。繰返し信号の場合は最大20KHzまで応答） 低速ON/OFF500msec 以下 |
|
| エラー検出 | ファン停止、LED加熱、LED破損を検出しアラームランプを点灯、 LEDを消灯する |
|
| 入力保護 | ヒューズによる | |
| 入力電圧 | 定格 ： DC24V 範囲 ： DC21.6〜26.4V | |
| 消費電力 | 88W | |
| インターフェース | D-SUB25PIN（メス） | |
| 使用環境 | 温度 ： 0〜40℃ 湿度 ： 20〜85%RH（結露なきこと） | |
| 保存環境 | 温度 ： −20〜60℃ 湿度 ： 20〜85%RH（結露なきこと） | |
| 冷却方法 | 強制空冷（吸気口 ： 正面、排気口 ： 背面） | |

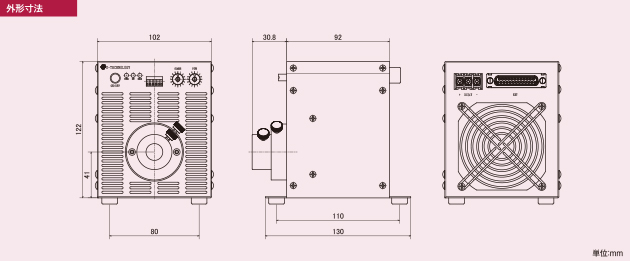

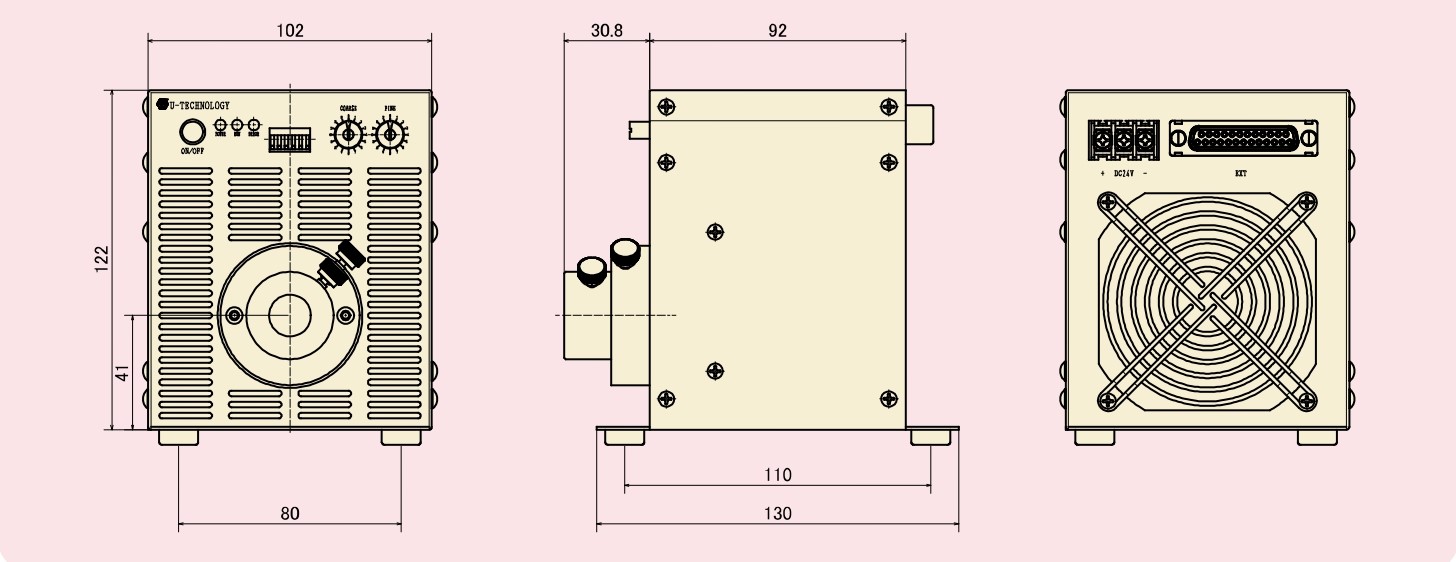

| 外形寸法 | 102×122×92mm（突起部含まず） | |
| 個体材質 | 鉄板、アクリル塗装 | |
| 重量 | 約1.2kg | |

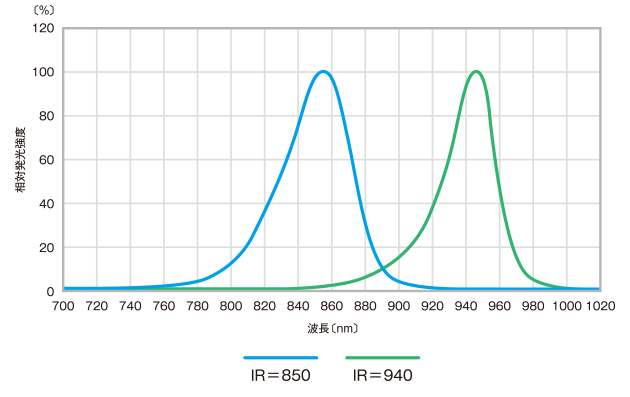

分光特性
オプション品
| シリーズ名 | 型式名 | 備考 |
|---|---|---|
| ACアダプタ | UFLS-24V120W | 丸型端子 |
| UFLS-24V120W-CNT | コネクタ挿抜タイプ | |
| 外部制御ケーブル | UFLS-EXC-25 | ケーブル側オス |
| 集光光学系 | FL-75-10 | Φ10〜 |
| FL-75-12 | Φ12〜 | |

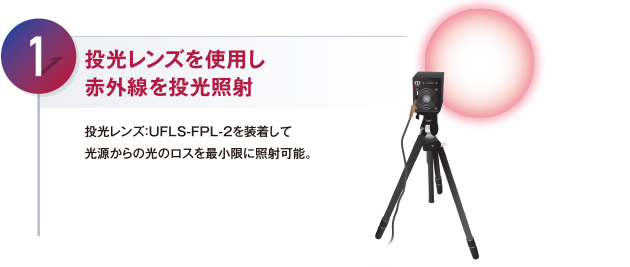

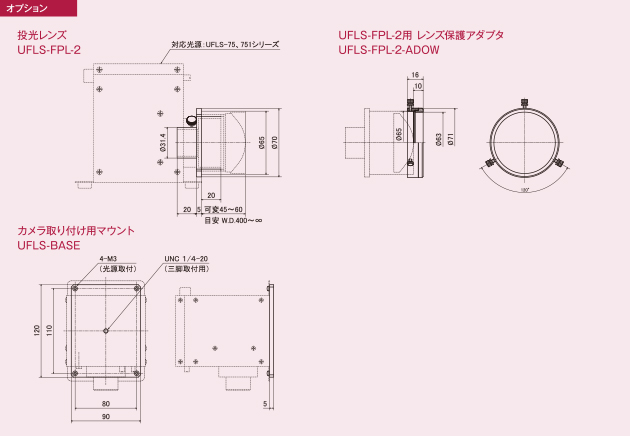

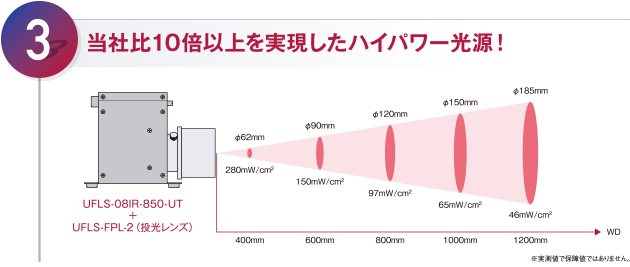

| 投光レンズ | UFLS-FPL-2 | 照射範囲 |
| UFLS-FPL-2用レンズ保護アダプタ | UFLS-FPL-2-ADOW | カバーガラス付き |
| カバーガラス | UFLS-FPL-2-OW | 交換用カバーガラス |
| カメラ取付マウント | UFLS-BASE | 三脚取付用 |
| 口金 | AD-75-HY | |
| AD-75-SU | ||
| AD-75-NP |

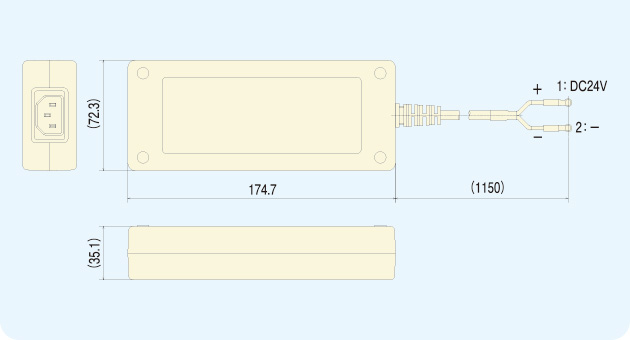

UFLS-24V120W

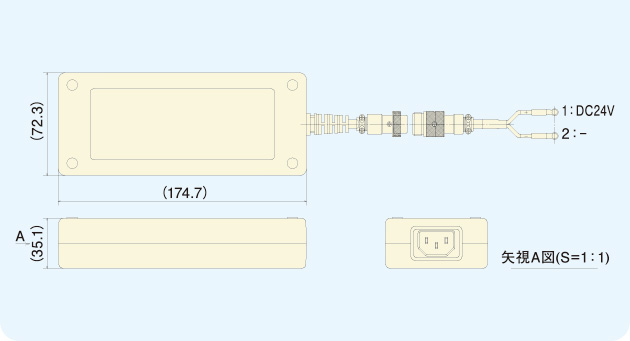

UFLS-24V120W-CNT

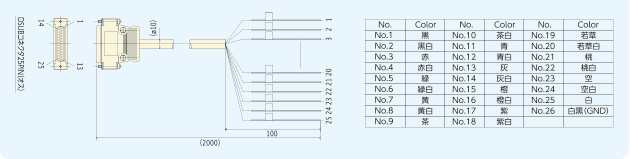

UFLS-EXC-25
