UFLS-501-12IR-※※※※-UT-EI-FB 1060～1550nm 7波長をラインナップ
・業界最高出力!!・7波長を用意 各アプリケーションに対応
SWIR帯域 1060, 1100, 1150, 1200, 1300, 1450, 1550nm
・フィードバック機能 標準搭載
・イーサネット制御 標準搭載
ネットワーク取扱説明書ダウンロード
NIR光源シリーズ(850,940nm)はこちら
LED照明シリーズ(リング照明、バックライト等)はこちら
製品情報
ハイパワー近赤外LED光源シリーズ

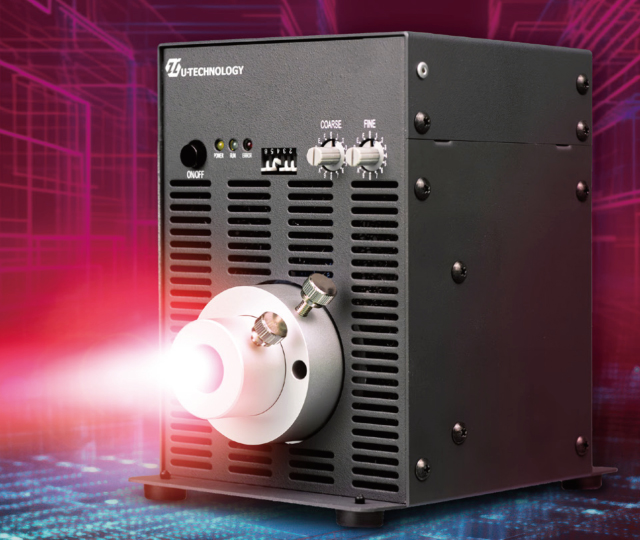

超高出力 SWIR LED光源
・7波長を用意 各アプリケーションに対応
SWIR帯域 1060, 1100, 1150, 1200, 1300, 1450, 1550nm
・フィードバック機能 標準搭載
・イーサネット制御 標準搭載
ネットワーク取扱説明書ダウンロード
NIR光源シリーズ(850,940nm)はこちら
LED照明シリーズ(リング照明、バックライト等)はこちら

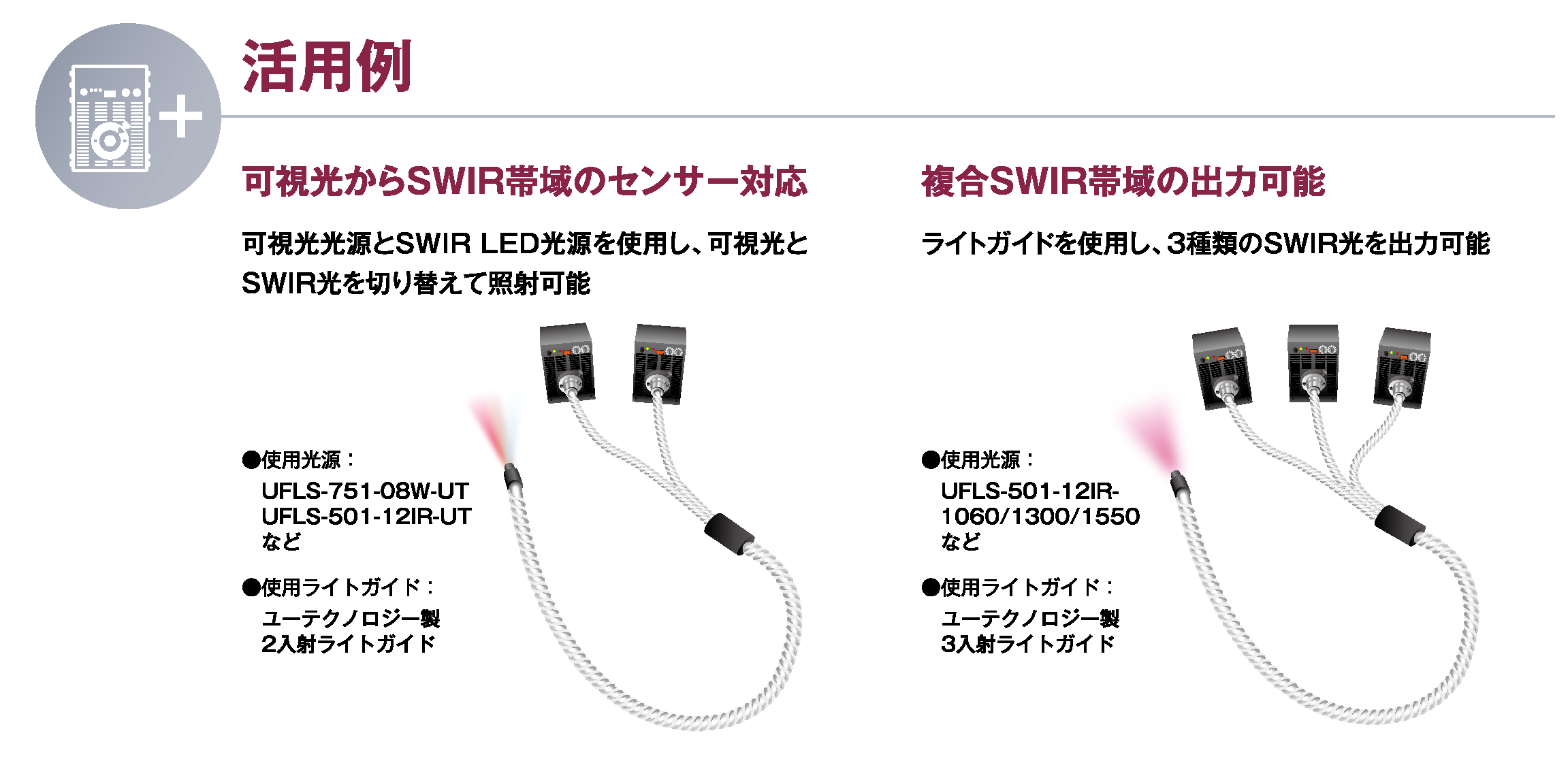

７波長ラインアップ 各種アプリケーションに対応
1060/1100/1150/1200/1300/1450/1550nm
業界最高出力を実現
・長年培った、光ファイバ・LED、両方の技術を持つメーカーだから実現できる、
独自設計の光ファイバ用光源
・光ファイバ用光源として光取出効率の最大化を実現するための
「COB-LED」開発に成功
・弊社独自設計の非結像集光光学系（特許出願済）を採用し、
光ファイバへの高い入射効率・高均一性を実現
光ファイバを使用した、弊社独自のフィードバックを搭載
光ファイバを活用しLED出力を監視することで、一定に発光することが可能。
経時変化や温度変化に対応
多彩な外部制御に対応
| 型式※1 | UFLS-501-12IR-xxxx-UT-EI-FB ※xxxxには下記ピーク波長の値が入ります | ||||||
|---|---|---|---|---|---|---|---|

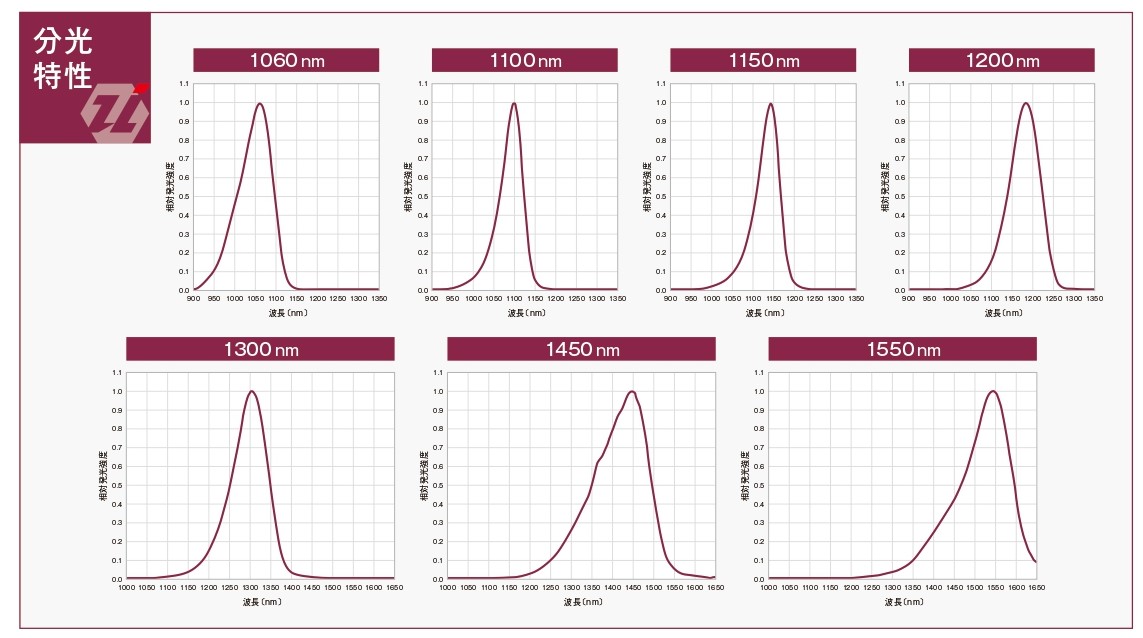

| ピーク波長（nm）※2 | 1060 | 1100 | 1150 | 1200 | 1300 | 1450 | 1550 |
| 放射束（W）※3 | 6.2 | 4.2 | 3.2 | 1.3 | 0.9 | 0.8 | 0.5 |
| LED寿命※4 | 23000h | ||||||
| 発光方式 | 定電流発光 | ||||||
| 調光方式 | 電流可変制御 | ||||||
| 対応ライトガイド※5 | 標準： ユーテクノロジー製 結束径φ8～12 ※必ず耐熱仕様のライトガイドをご使用ください | ||||||
| リスクグループ | 1060/1100nm： リスクグループ2 1150nm： リスクグループ1 1200～1550nm： 免除グループ | ||||||
| 調光［ ］内は光フィードバック時 | マニュアル（手動）： 調光つまみによるデジタル設定 00： 消灯、10［20］～FF 240［224］段階 | ||||||
|
外部シリアル： RS232C通信により設定 00： 消灯、10［20］～FF 240［224］段階 外部デジタル： 8ビットパラレル信号により設定 00： 消灯、10［20］～FF 240［224］段階 外部アナログ： 0～5V（有効範囲： 0．32［0.64］～5V） 内部10ビット制御により約960［890］段階 0.15V 以下： 消灯 イーサネット（8bit）： 00： 消灯、10［20］～FF 240［224］段階 イーサネット（10bit）： 00： 消灯、40［80］～3FF 960［890］段階 |
|||||||
| ON/OFF制御 |
フォトカプラ絶縁、CRD内蔵、応答1msec 以下（最大調光時。繰返し信号の場合は最大20kHzまで応答） ※光フィードバック有効時は応答時間が遅くなる場合があります。 また繰り返し点灯の場合は1回の発光時間を20msec 以上としてください。 |
||||||
| エラー検出 | ファン停止、LED過熱、LED破損、入力/LED過電流を検出し、アラームランプを点灯、LEDを消灯する | ||||||
| 入力保護 | ヒューズによる | ||||||
| 入力電圧 | 定格： DC24V（±5％） | ||||||
| 消費電力 | 65W Max | ||||||
| 使用環境 | 温度： 5～40℃ 湿度： 20～85%RH（結露なきこと） | ||||||
| 保存環境 | 温度： －20～60℃ 湿度： 20～85%RH（結露なきこと） | ||||||
| 冷却方法 | 強制空冷（吸気口： 正面、排気口： 背面） | ||||||

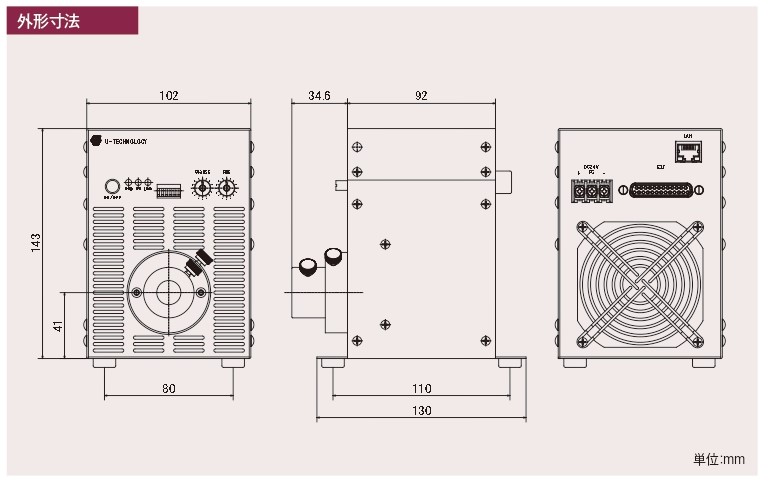

| 外形寸法 | 102×143×92mm（突起部含まず） | ||||||
| 個体材質 | 鋼板、アクリル塗装 | ||||||
| 重量 | 約1.3kg | ||||||
※1 型式表記例 UFLS-501-12IR-1060-UT-EI-FB
UFLS-501： 本体／-12： 集光光学系／IR： 近赤外LED／-1060： 公称ピーク波長（nm）
-UT： ライトガイド口金／-EI： イーサネット対応／-FB： 光フィードバック対応
※2 最大調光、LED 温度25℃時の代表値です。保証値ではありません。
※3 全放射束の代表値を示します。保証値ではありません。
※4 最大調光、周囲温度40℃で使用した場合の期待寿命です。
保証値ではありません。今後変更の可能性があります。
※5 別売りオプションにより他社製ライトガイドの接続が可能です。
| 搭載デバイスサーバ | Lantronix社 Xport-05R (または同等品) | |
|---|---|---|
| サポートプロトコル | TCP/IP、ICMP、(DHCP、AutoIP) | |
| イーサネットインタフェース (※1) | RJ45 (10BASE-T、100BASE-TX) | |
| 接続モード (※2) | TCPサーバ | |
| 同時接続セッション数 | 1 | IP設定初期値（※3） |
| IPアドレス | 192.168.1.12 | |
| ｻﾌﾞﾈｯﾄﾏｽｸ | 255.255.255.0 | |
| ﾃﾞﾌｫﾙﾄｹﾞｰﾄｳｪｲ | 192.168.1.1 | |
| ポート番号 | 10001 | |
| DHCP | 無効 (有効にしないこと) | |
| Auto IP | 無効 (有効にしないこと) | |
| ｲｰｻﾈｯﾄ設定 | オートネゴシエーション | 内部通信(固定)（※4） |
| 通信方式 | シリアル通信(UART) | |
| 通信速度 | 38400 b/s | |
| データ長 | 8 bit | |
| パリティ | なし | |
| ｽﾄｯﾌﾟﾋﾞｯﾄ | 1 bit | |
| フロー制御 | なし | 制御コマンド（※5） |
| コマンド形式 | バイナリデータ(ヘッダ、デリミタなし) | |
| エコーバック | 通信確認用 | |
| 調光 | 8bit分解能 または 10bit分解能で調光可能 | |
| 調光確認 | 現在の調光設定を確認 | |
| アラーム確認 | アラーム状態を確認 | |
| アラーム解除 | アラーム発生時に再起動 | |
| 光源ON/OFF | なし (調光コマンドで”0”に設定すれば消灯可能) | |
| 調光ステップ | 8bit分解能：約240ステップ / 10bit分解能：約1000ステップ | |
※1 接続に使用するLANケーブルは長さ30m未満としてください。
※2 PC等の制御側はTCPクライアントとしてください。
※3 システムに合わせて適切な値に変更してご使用ください。
※4 内部通信の設定は変更しないでください。
※5 制御コマンドの詳細は付属の取扱説明書を参照してください。
※6 ネットワーク接続以外の仕様につきましては標準取扱説明書を参照ください。
※7 予告なく仕様を変更する場合がありますので、ご了承ください。
