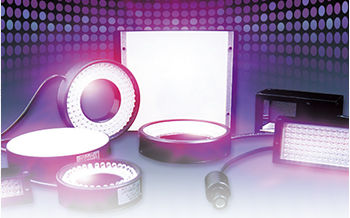

画像処理用LED照明

近赤外線LEDシリーズ

850nm～1650nmをご用意しております。
近赤外線を使用して今まで不可能だった検査を可能にします。


高出力LED光源は下記より
　SWIR光源シリーズ(1060~1550nm)はこちら

　NIR光源シリーズ(850,940nm)はこちら

ダウンロード

概要

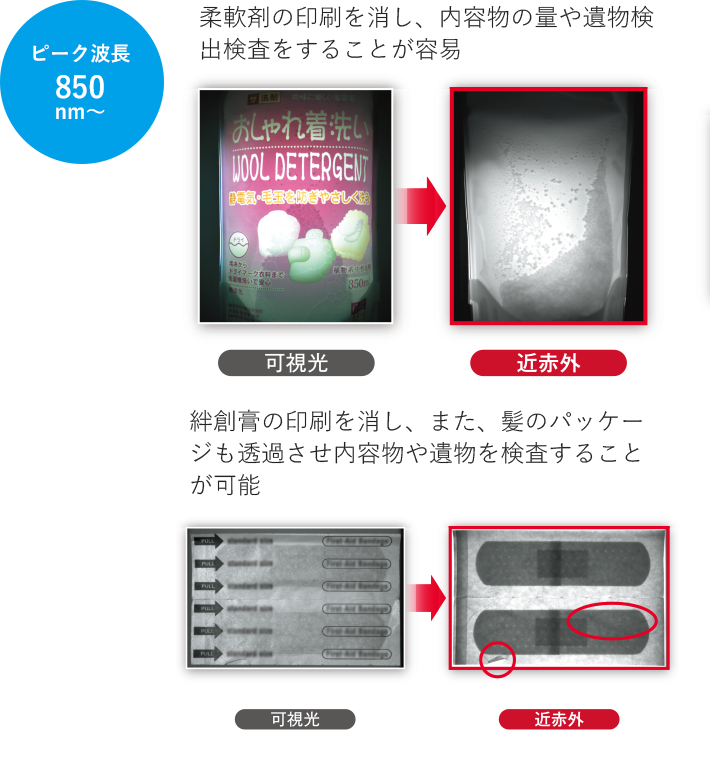

パッケージや内容物、異物の検査

パッケージや内容物、異物の検査
パッケージや内容物、異物の検査

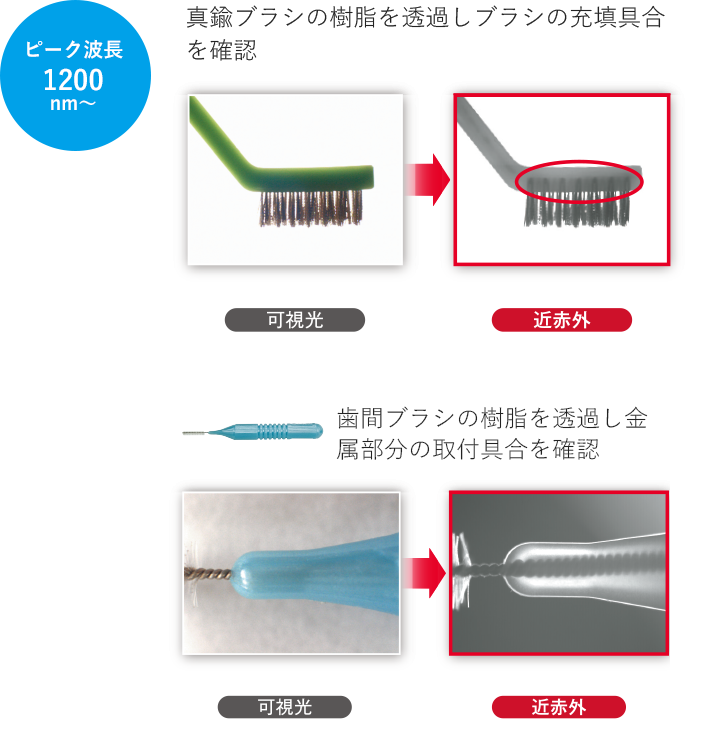

樹脂製品の内部の検査

樹脂製品の内部の検査
樹脂製品の内部の検査

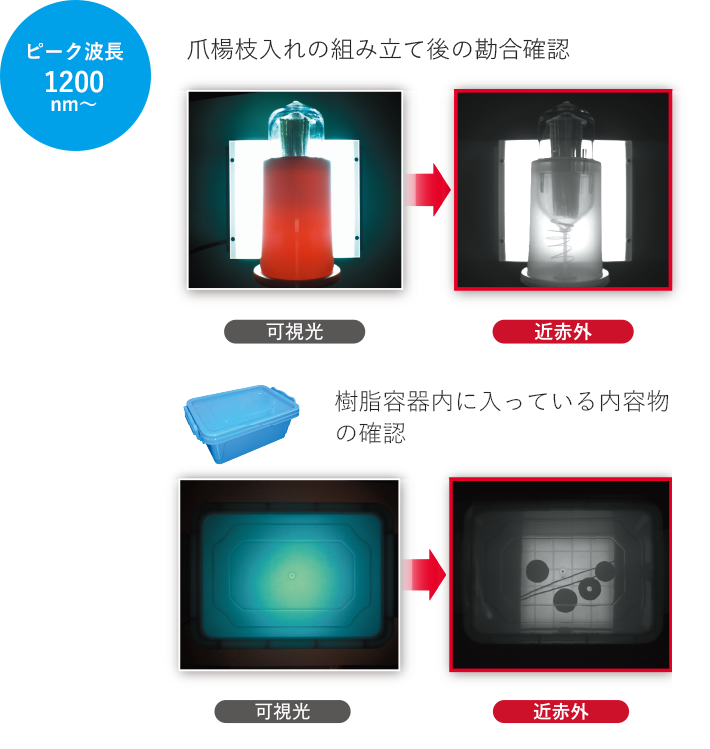

完成品や内容物の検査

完成品や内容物の検査
完成品や内容物の検査

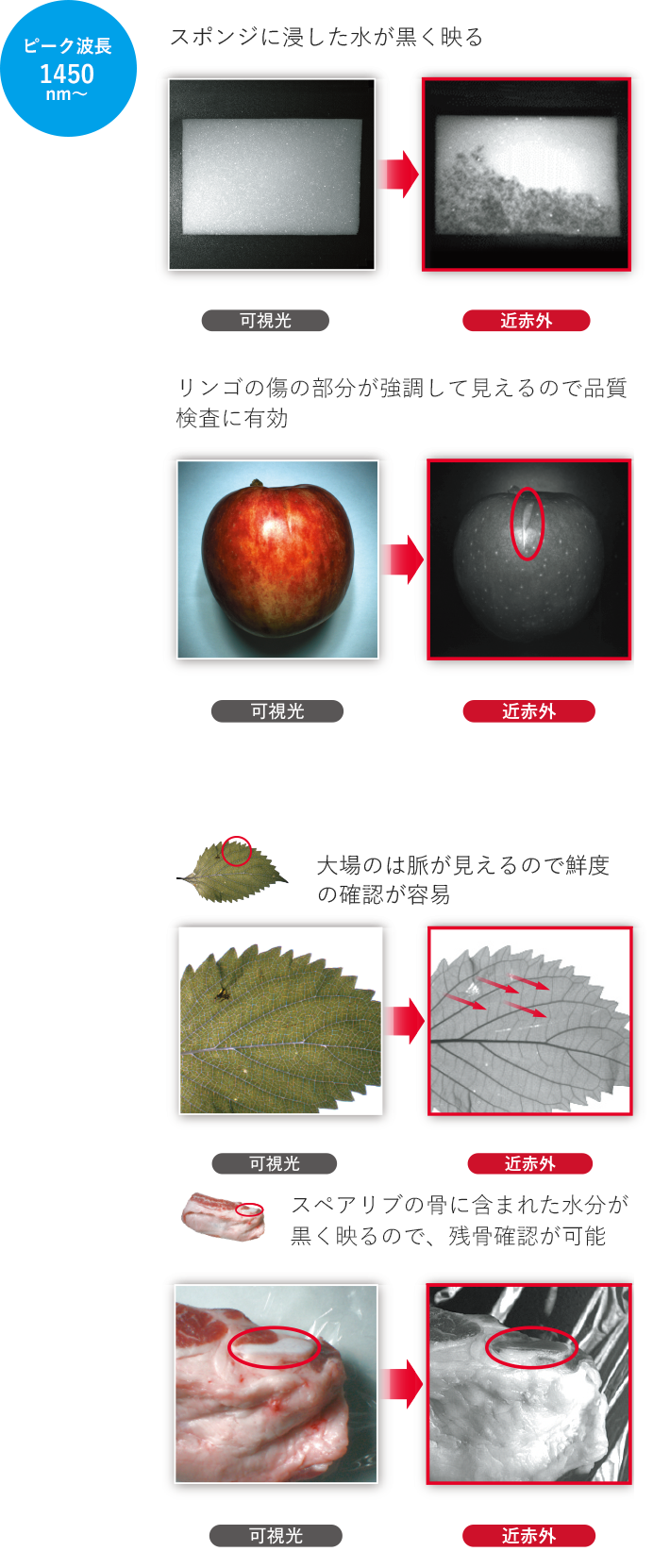

水分の可視化

水分の可視化
水分の可視化

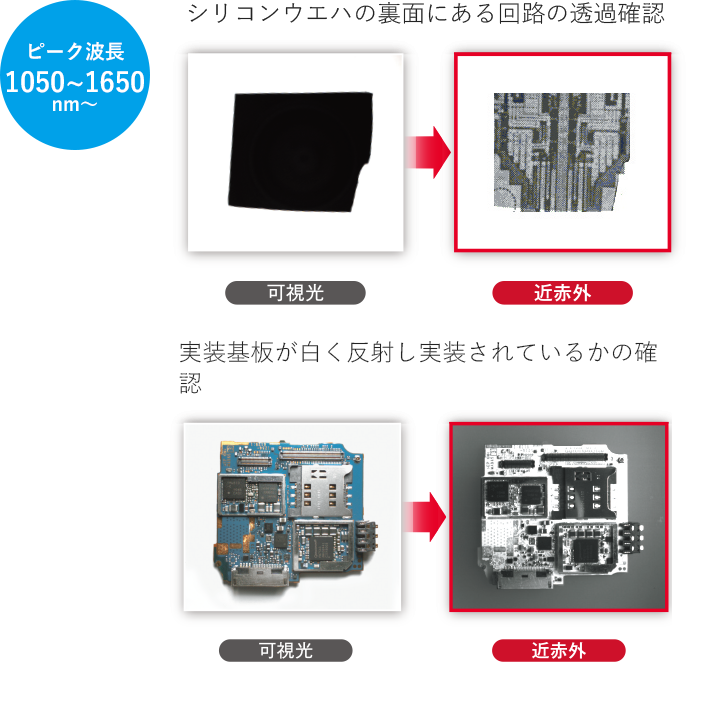

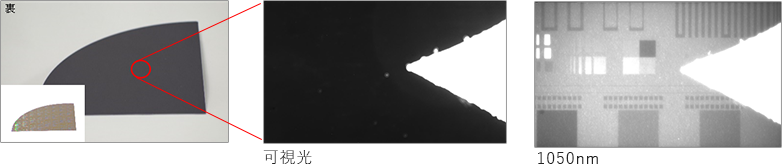

基盤やシリコンウエハの検査

基盤やシリコンウエハの検査
基盤やシリコンウエハの検査

用途例

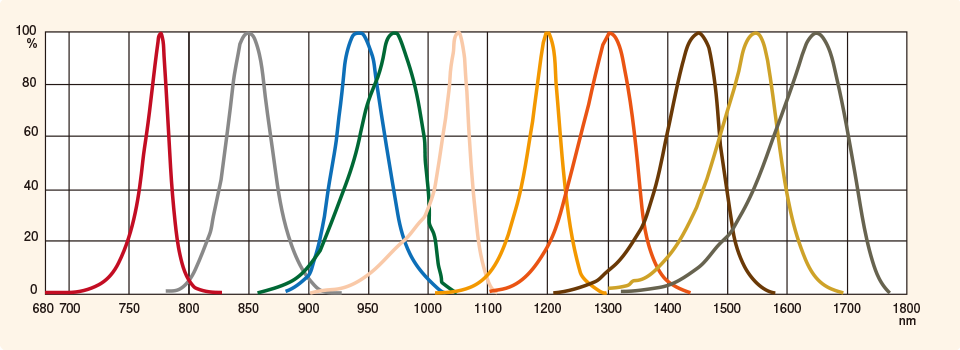

分光特性

業界最多の近赤外域をカバー

業界最多の近赤外域をカバー

仕様

品種 品名 仕様 波長（nm） 消費電力（W） PDF DXF STP
ダイレクトリング UDR-10IR32-**** 内形φ10　外径φ32 850～1650 1.7 PDF DXF STP
UDR-16IR48-**** 内形φ16　外径φ48 850～1650 5.2 PDF DXF STP
UDR-28IR50-**** 内形φ28　外径φ50 850～1650 3.3～4.2 PDF DXF STP
UDR-30IR66-**** 内形φ30　外径φ66 850～1650 5.8～7.2 PDF DXF STP
UDR-35IR70-F-**** 内形φ35　外径φ7 850～1650 6.5～7.5 PDF DXF STP
UDR-50IR90-**** 内形φ50　外径φ90 850～1650 10.4 PDF DXF STP
ローアングルリング ULR-23IR40-**** 内形φ23　外径φ40 850～1650 1.6 PDF DXF STP
ULR-25IR50-**** 内形φ25　外径φ50 850～1650 3.5 PDF DXF STP
ULR-48IR74-**** 内形φ48　外径φ70 850～1650 5.9～6 PDF DXF STP
ULR-96IR132-**** 内形φ96　外径φ132 850～1650 12.1～17.6 PDF DXF STP
水平ローアングルリング ULRH-60IR96-**** 内形φ60　外径φ96 850～1650 2.9 PDF DXF STP
ULRH-110IR146-**** 内形φ110　外径φ146 850～1650 4.6 PDF DXF STP
無影リング UNS-20IR74-**** 内形φ20　外径φ74 850～1650 5.8～6.7 PDF DXF STP
UNS-33IR104-**** 内形φ33　外径φ104 850～1650 5.8 PDF DXF STP
無影ローアングルリング UNSL-109IR136-**** 内形φ109　外径φ136 850～1650 8.6 PDF DXF STP
無影角形 USQN-32IR32-**** 外形32X32 850～1650 1.4 PDF DXF STP
USQN-48IR48-**** 外形48X48 850～1650 4.3 PDF DXF STP
USQN-75IR75-**** 外形75X75 850～1650 3.6 PDF DXF STP
USQN-96IR96-**** 外形96X96 850～1650 5.8 PDF DXF STP
ドーム UDM2-100IR-**** 850～1650 5.8 – – –
疑似同軸 USCO-18IR18-**** 発光面18X18 850～1650 1.6 PDF DXF STP
USCO-50IR50-**** 発光面50X50 850～1650 6～7.6 PDF DXF STP
USCO-75IR72-**** 発光面75X72 850～1650 7.4 PDF DXF STP
バー UB-34IR8-**** 外形34X8 850～1650 1.4～1.7 PDF DXF STP
UB-50IR15-**** 外形50X15 850～1650 2.5～2.6 PDF DXF STP
UB-75IR15-**** 外形75X15 850～1650 4.7～5.7 PDF DXF STP
UB-130IR15-**** 外形130X15 850～1650 5.8～6.7 PDF DXF STP
UB-300IR15-**** 外形300X15 850～1650 8.3～10.4 PDF DXF STP
UB-200IR20-**** 外形200X20 850～1650 9.2 PDF DXF STP
UB-200IR4-****-LSET 外形200X4 850～1650 4 PDF DXF –
UB-200IR30-2ch-2（1200/1450nm） 外形200X30 850～1650 各5.5W PDF DXF –
スポット U-SPIR-**** 発光部寸法(mm)　φ5 850～1650 0.8～1 PDF DXF STP
直下型透過 UDB-30IR30-**** 発光面30X30 850～1650 2.6 PDF DXF STP
UDB-60IR60-**** 発光面60X60 850～1650 6.9 PDF DXF STP
UDB-90IR90-**** 発光面90X90 850～1650 15.5～22.7 PDF DXF STP
UDB-220IR100-5CH-2 発光面220X100 850～1650※1 各4.5W PDF DXF –
エッジ式透過 UEB-25IR25-**** 発光面25X25 850～1650 0.8 PDF DXF STP
UEB-100IR100-**** 発光面100X100 850～1650 3.8～4.6 PDF DXF STP

※1 使用する波長については営業までご相談ください。
※2 1000nm以上の波長の場合、型式末尾に-2がつきます。



品種 品名 仕様 波長（nm） 消費電力（W） 適合電源 外観図 STP
ハイパワースポット UHP2-SPIR3W-**** 発光部寸法(mm)　φ6 780・850・940・1050・1200・1300・1450 3W以下 UHPDシリーズ
UHPS-2EI		 PDF

DXF

 STP



IR照明オプション品

集光レンズ
シリーズ名 形式名 備考 適応照明形式
ULシリーズ UL-30 可視光～近赤外 ・UHP2-SPIR3W-***
・U-SPIR-****
・USG4、6、8およびUWG
UL-50 可視光～近赤外
照射例

照射例

近赤外ライン照明用2波長同軸BOX
シリーズ名 形式名 備考 波長 適応照明形式 外観図
UCOシリーズ UCO180-2LMIXBOX 近赤外・近赤外用 可視光400～725
近赤外800～1200		 UB-200IR4-****-LSET PDF

DXF
UCO180-2LMIXBOX-IR 近赤外・近赤外用 850～1650
赤外ライン照明用LSD
シリーズ名 形式名 備考 適応照明形式 外観図
USDFシリーズ USDF-2004 ライン照明用横拡散ディフーザー UB-200IR4-****-LSET PDF

DXF

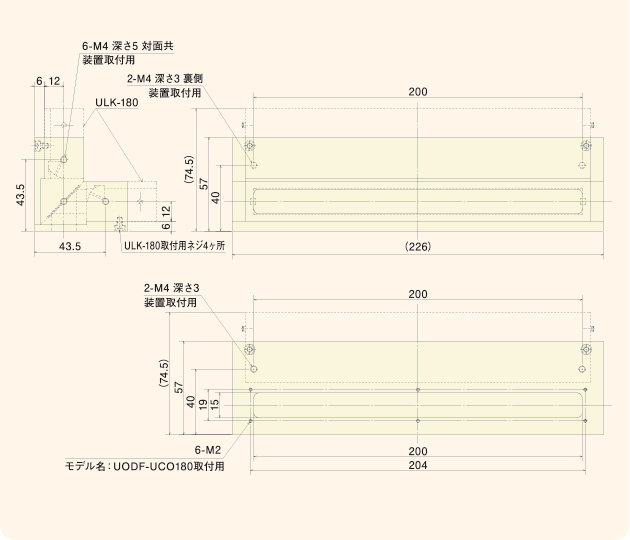

2波長同軸BOX用LSD
シリーズ名 形式名 備考 適応照明形式 外観図
UODFシリーズ UODF-UCO180 2波長同軸BOX用横拡散ディフーザー UB-200IR4-****-LSET PDF

DXF

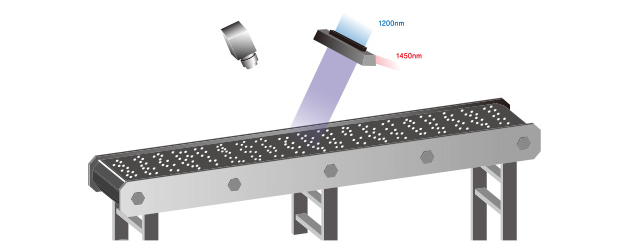

波長同軸BOXのアプリケーション

波長同軸BOXのアプリケーション

近赤外2波長の差分を取得し、波長の違いによる反射や吸収を利用する事により異物の検査が可能。

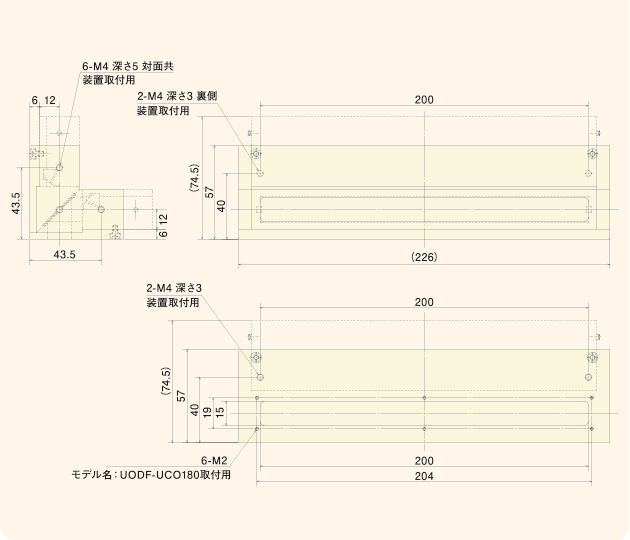

UCO180-2LMIXBOX
UCO180-2LMIXBOX
UCO180-2LMIXBOX-IR
UCO180-2LMIXBOX-IR

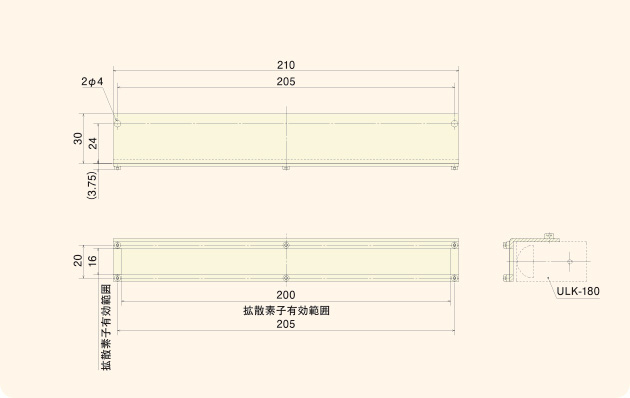

UDF-2004
UDF-2004

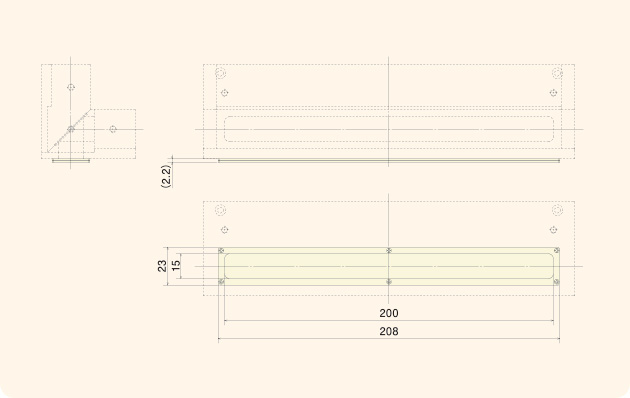

UODF-UCO180
UODF-UCO180
