パワーストロボ照明

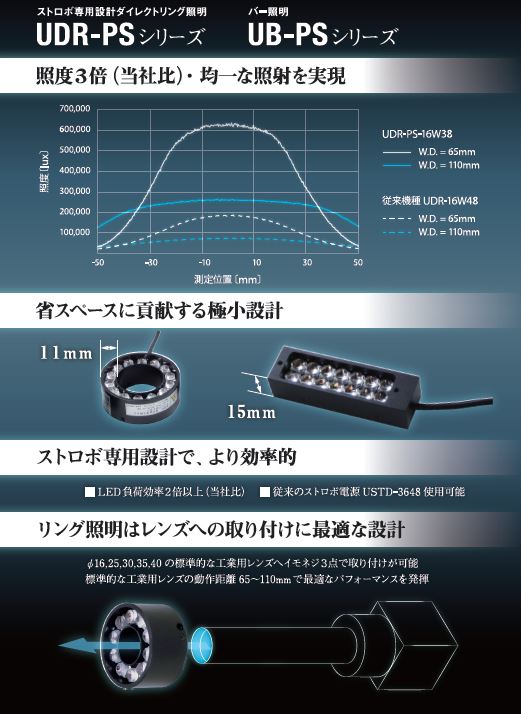

ストロボ専用設計パワーストロボ照明マシンビジョンを変える照度3倍の均一照射
製品情報
画像処理用LED照明
パワーストロボ照明

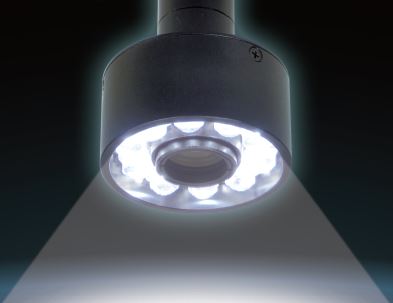

リング照明 360°からの照射により設置・調整が安易

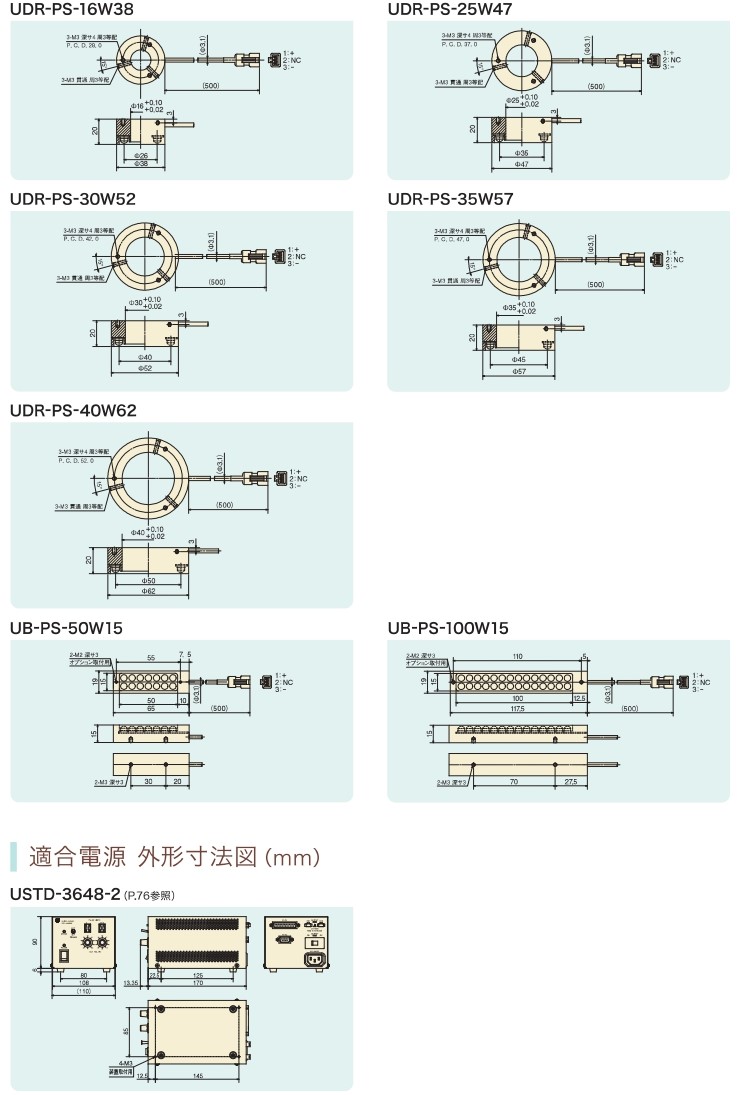

| 型式名 | リング内径(mm) | 適応レンズサイズ(mm) | リング外形(mm) | 入力電圧(V) | 入力電流(A) | DXF | |
|---|---|---|---|---|---|---|---|
| UDR-PS-16W38 | φ16+0.1/+0.02 | φ16+0/-0.1 | φ38 | 47-49 | 0.9 | DXF | |
| UDR-PS-25W47 | φ25+0.1/+0.02 | φ25+0/-0.1 | φ47 | DXF | |||
| UDR-PS-30W52 | φ30+0.1/+0.02 | φ30+0/-0.1 | φ52 | DXF | |||
| UDR-PS-35W57 | φ36+0.1/+0.02 | φ36+0/-0.1 | φ57 | 1.8 | DXF | ||
| UDR-PS-40W62 | φ40+0.1/+0.02 | φ40+0/-0.1 | φ62 | DXF |
バー照明 ワーク形状に合わせて照射角度を任意に設定可能
| 型式名 | 発光部寸法(mm) | 入力電圧(V) | 入力電流(A) | DXF | |
|---|---|---|---|---|---|
| UB-PS-50W15 | 50×15 | 47-49 | 0.9 | DXF | |
| UB-PS-100W15 | 100×15 | 1.8 | DXF |
LEDストロボ電源
・発光時間を1μsc~990μsec間で任意に設定できます。
・CEマーキング対応
| 形式名 | USTD-3648-2 |
| 方式 | 定電圧ストロボ発光、発光時間制御 |
| 出力 | 2チャンネル、30Ｗ（照明装置の合計消費電力） |
| 出力電圧 | 36V/48V 切り替え 36V：赤色、IR、UV用 48V：白、緑、青用 |
| 出力ピーク電流 | 4.3A |
| トリガ | トリガモード：INT/EXT 2チャンネル同時切換え INT（内部トリガ）： EXT（外部トリガ）：フォトカプラ入力、5mA定電流ダイオード内蔵、パルス幅20us以上 立上り/立下り 10us 以下 |
| 発光時間 | 手動： デジタルSW設定 10 ～990us、10～100% |
| 外部パラレル： 10～100% | |
| 外部シリアル： RS232C 1us～10ms | |
| トリガ入力禁止機能 | 発光時間の12倍の時間はトリガ信号を受け付けない。 |
| 発光遅延 | 5us typ. |
| 外部制御1入力 | 4ビットパラレル/チャンネル 5V CMOS レベル 4.7kΩプルアップ |
| 外部制御2入力 | RS232C ±5V |
| トリガ出力 | トリガ入力ON時：Highパルス出力、5V CMOS信号 |
| 過電流保護 | 出力シャットダウン 定格負荷の120% min. 要因除去後電源再投入で復帰 |
| 入力電圧 | AC 100 – 230V(定格) ±15% 50/60Hz |
| 消費電力 | 70VA typ.(AC200V) |
| 突入電流(A) | 15/30A（AC100/230V時）コールドスタート時 |
| 使用温度/湿度 | 0～+40℃/20～85%RH 結露なき事 |
| 保存温度/湿度 | -15～+85℃/20～85% RH 結露なきこと |
| 環境規制 | RoHS 対応 |
| 冷却方式 | 自然空冷 |
| 外部制御コネクタ | 1: D sub 25 ピン（プラグ）、M2.6ネジ 2: D sub 9 ピン（プラグ）インチネジ |
| 外径寸法 | W 110mm x D 170mm x H 90mm(突起部含まず) 固定用ネジ穴 4-M3 85×145 |
| 重量 | 約1.2kg |
※1 使用する際には、入力するAC電圧と使用する国や地域の規格に適合した適切な電源コードをご使用ください。
